近期充电头网拿到了绿联一款45W双口氮化镓快充充电器，产品配备时下普及的两个USB-C快充接口，并且两个接口均支持45W快充输出，总输出功率也是45W，上能实现为部分轻薄笔记本供电，下能满足两部苹果手机同时快充，实用性相当不错。
值得一提的是，这款充电器还支持33W PPS以及33W UFCS融合快充，兼容性更好，可满足市面主流品牌手机快充需求。下面我们就对绿联这款充电器进行详细拆解，看看做工用料如何。
绿联45W氮化镓快充充电器开箱

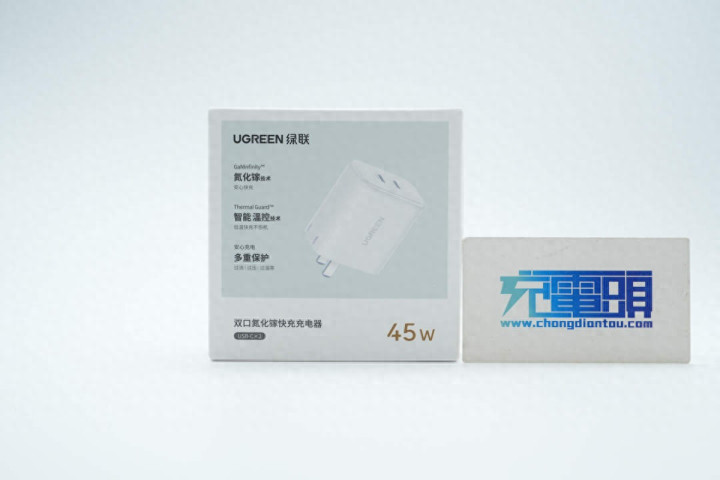

包装盒正面印有UGREEN绿联品牌、产品名称、外观以及卖点。
背面印有产品参数、注意事项以及商家信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。

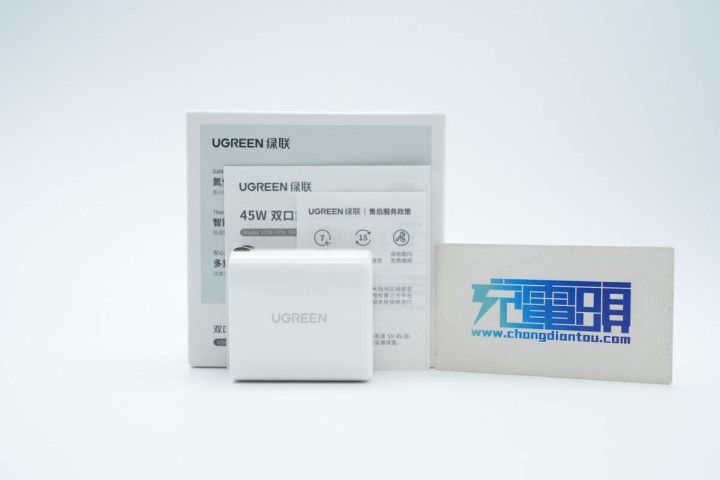

包装内含充电器、使用说明书以及保修卡。

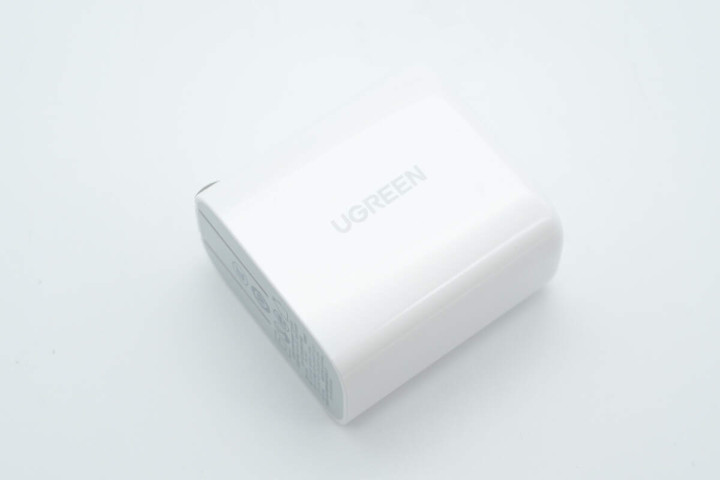

充电器采用经典外观样式设计，腰身与顶面为一体式白色外壳，表面高光亮面处理，边缘过渡圆润。

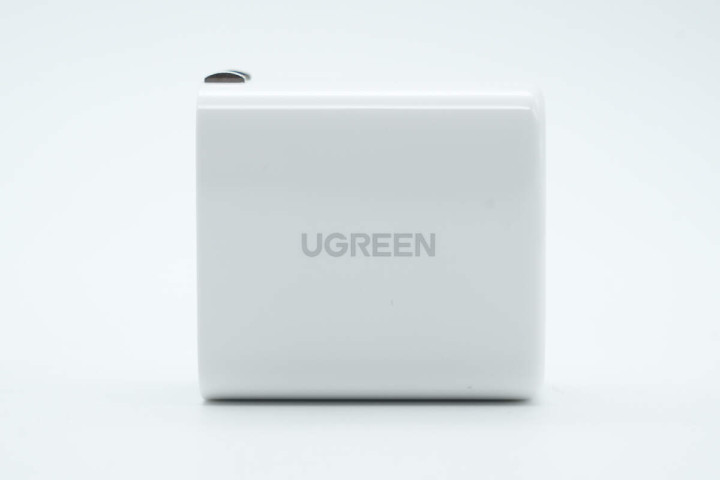

机身正面中心印有UGREEN品牌。

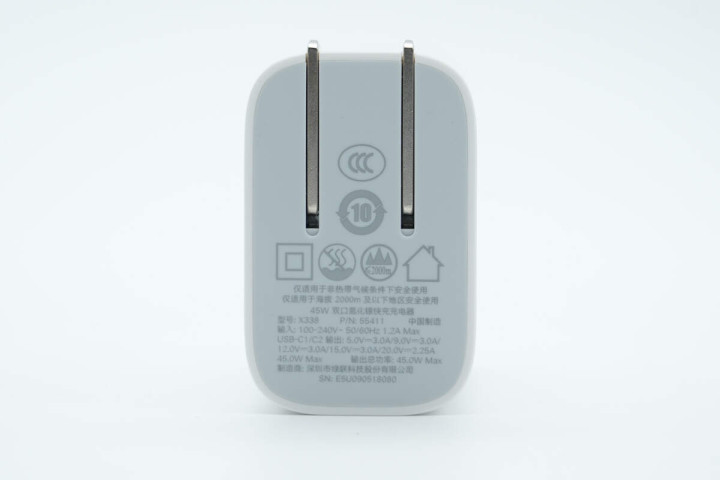

输入端平直切面设计，贴合度更好，外壳灰色配色，并印有产品参数信息。

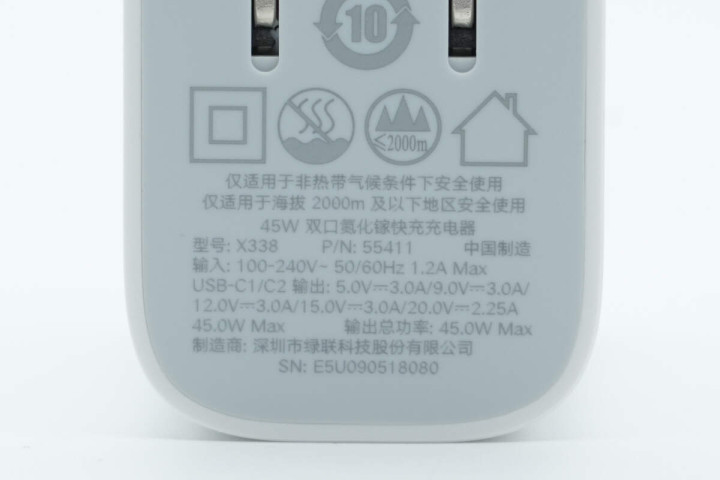

充电器参数特写
型号：X338
输入：100-240V~50/60Hz 1.2A Max
输出：
USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V2.25A 45W Max
输出总功率：45W Max
制造商：深圳市绿联科技股份有限公司

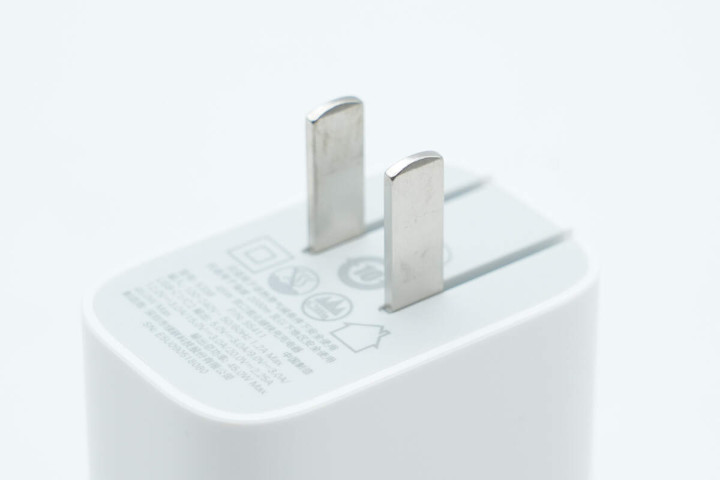

充电器配备可折叠国标插脚。

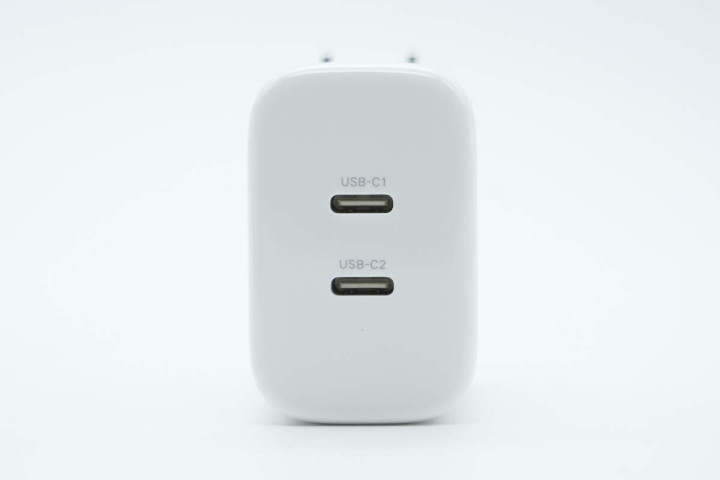

输出顶面配置双USB-C接口，接口旁印有相应标识，方便用户区别使用。

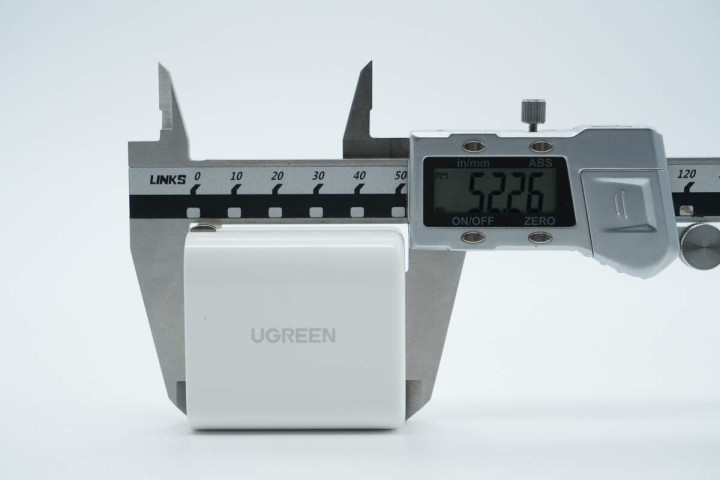

实测充电器机身长度为52.26mm。

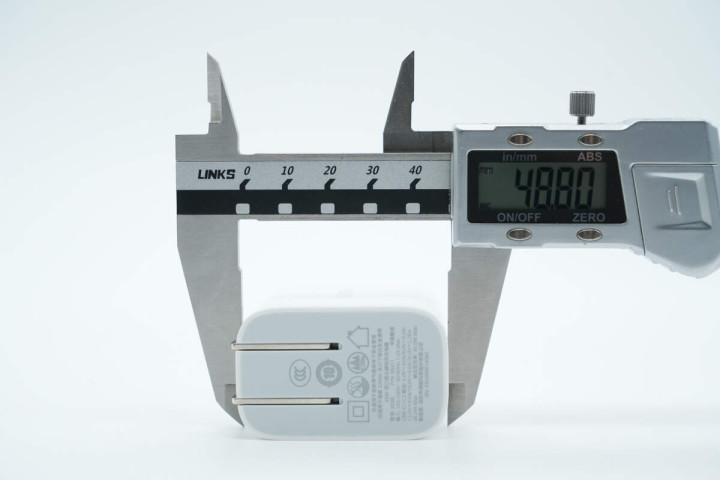

宽度为48.8mm。

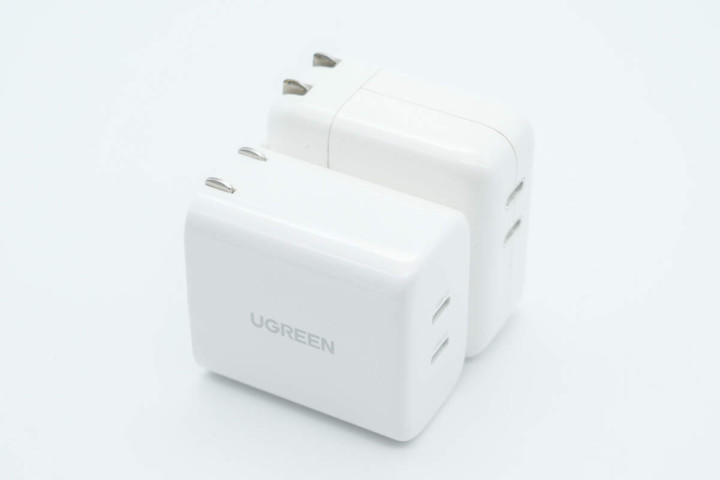

和苹果35W充电器放在一起对比，绿联这款要小一点。

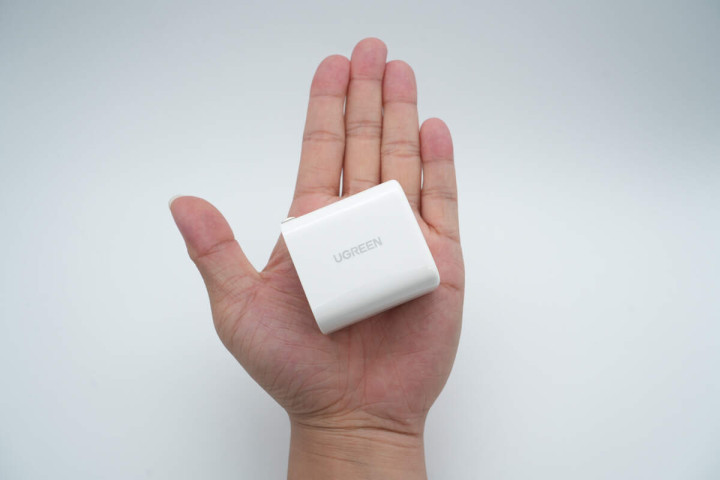

充电器拿在手上的大小直观感受。

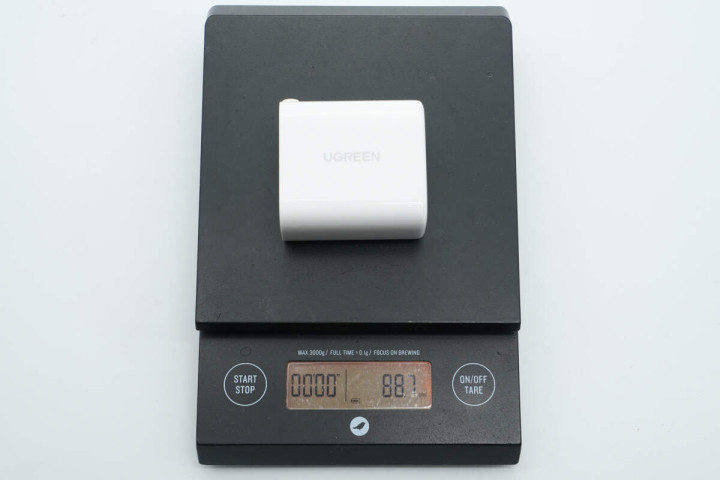

另外测得充电器重量约为89g。

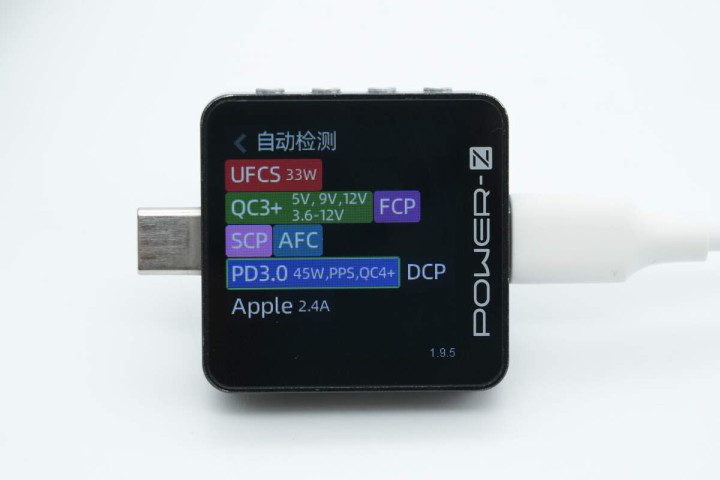

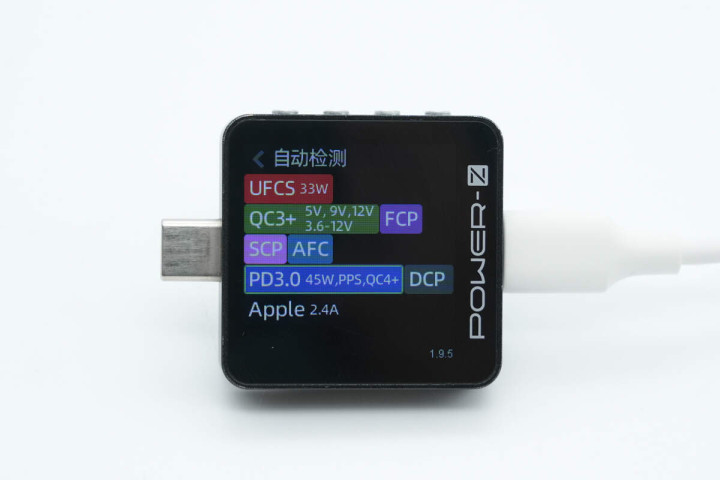

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持UFCS、QC3+/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

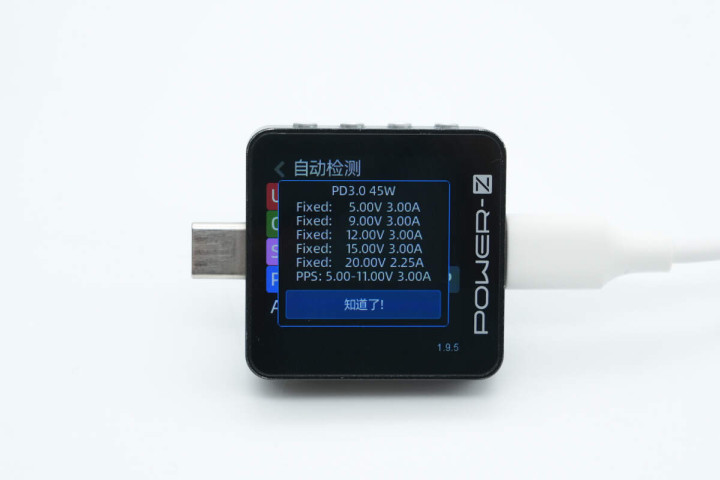

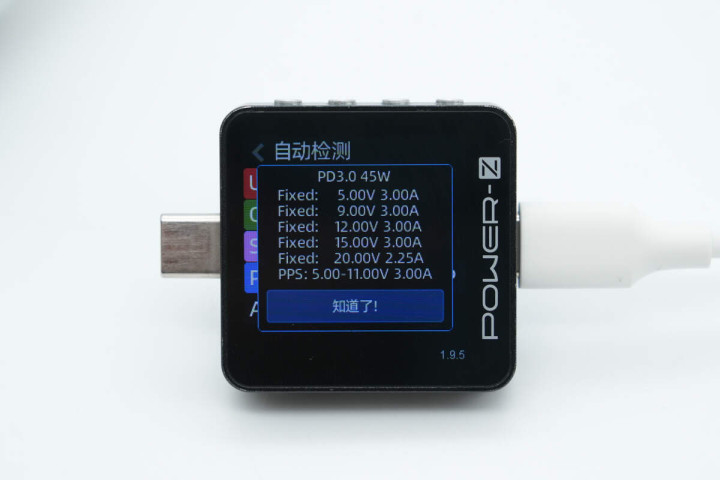

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V3A一组PPS电压档位。

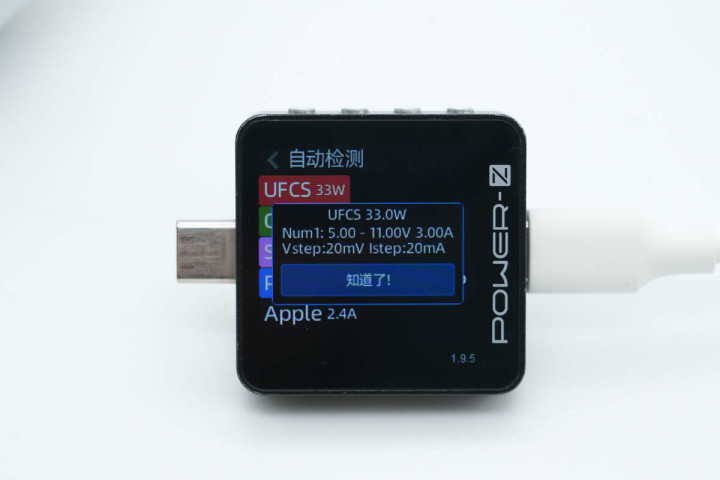

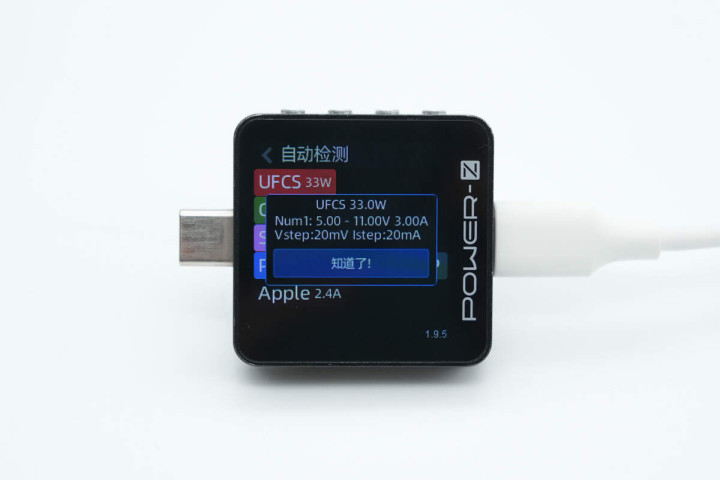

测得UFCS融合快充具备5-11V3A一组电压档位。
测得USB-C2口兼容协议和USB-C1口的相同。
此外PDO报文也一样，两个USB-C口支持功率盲插使用。
测得UFCS融合快充同样具备5-11V3A一组电压档位。
绿联45W氮化镓快充充电器拆解

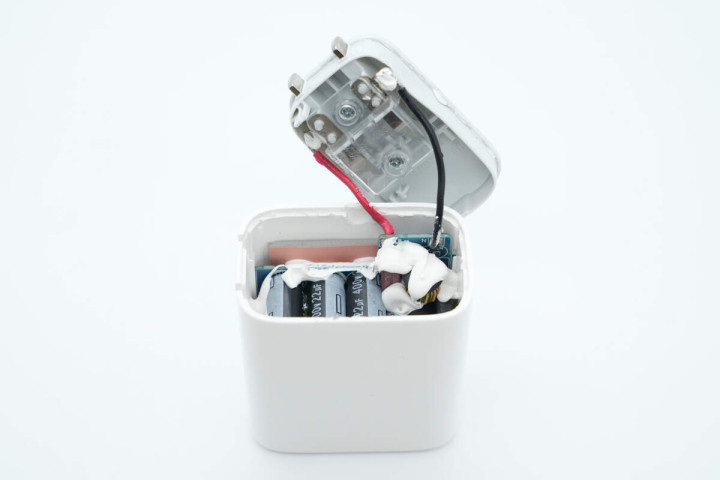

将输入端外壳拆开，采用超声波焊接封装。

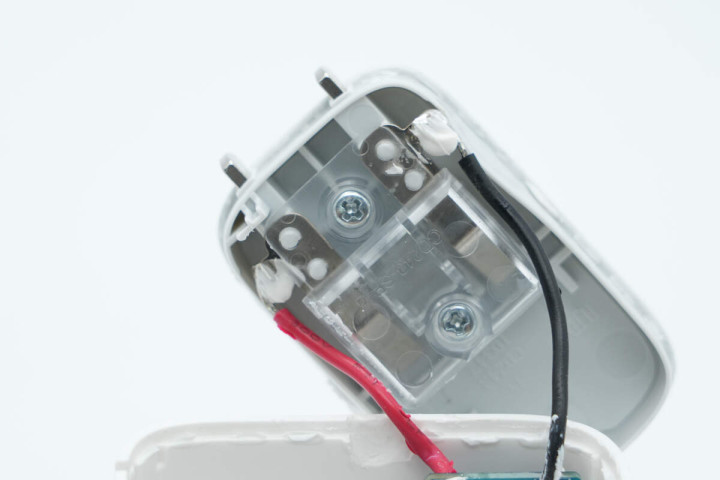

插脚通过金属弹片与导线锡焊连通，使用透明塑料板以及螺丝进行固定。

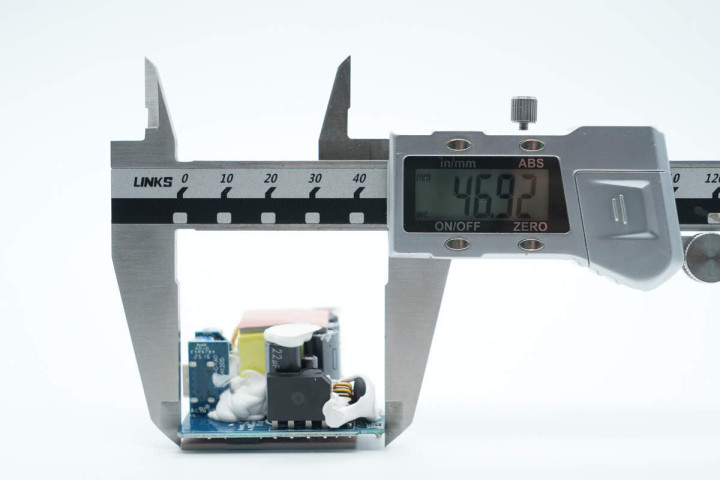

取出PCBA模块，测得模块长度为46.92mm。

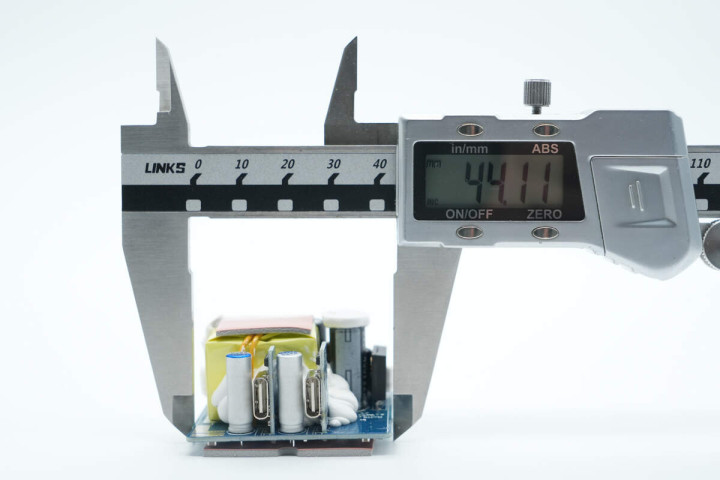

宽度为44.11mm。

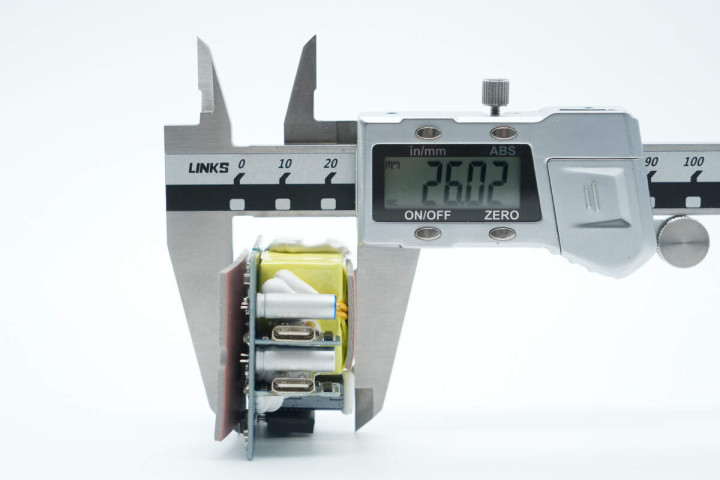

厚度为26.02mm。

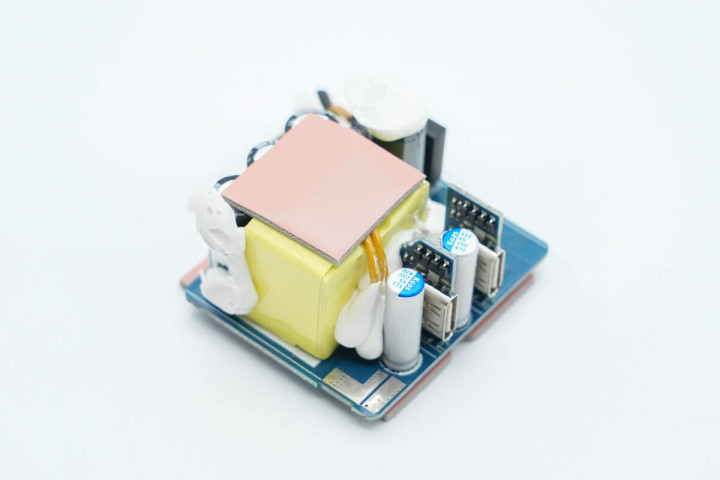

PCBA模块正面电容、变压器等器件打胶加固，变压器顶部还贴有导热垫。

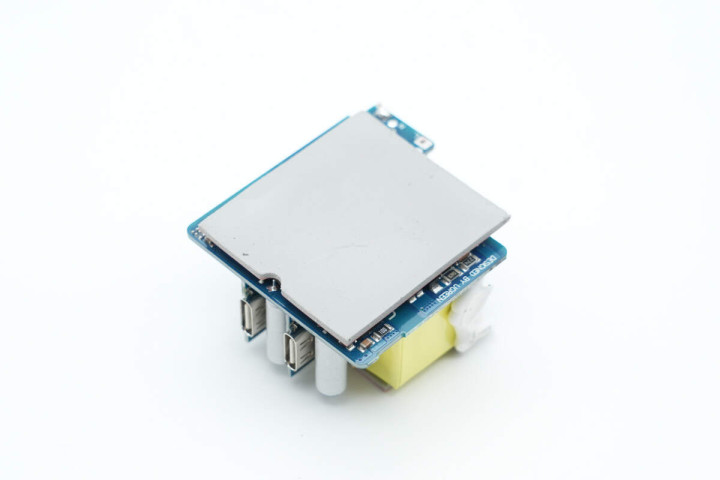

主板背面也覆盖有导热垫。

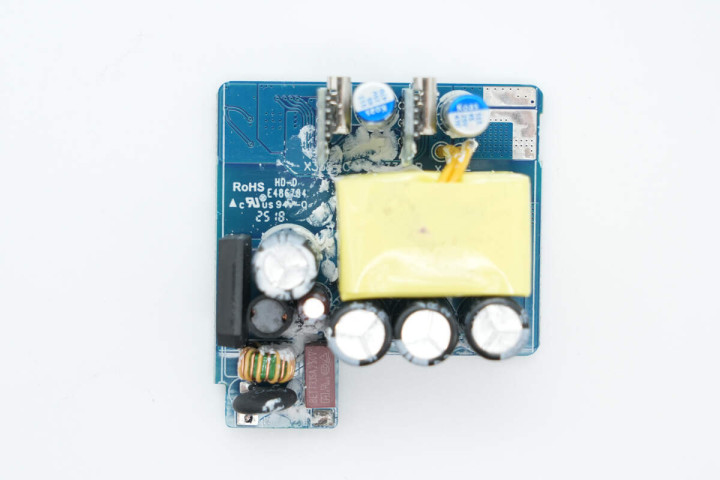

将模块清理干净，主板正面设有延时保险丝、共模电感、整流桥、滤波电容、变压器等器件。

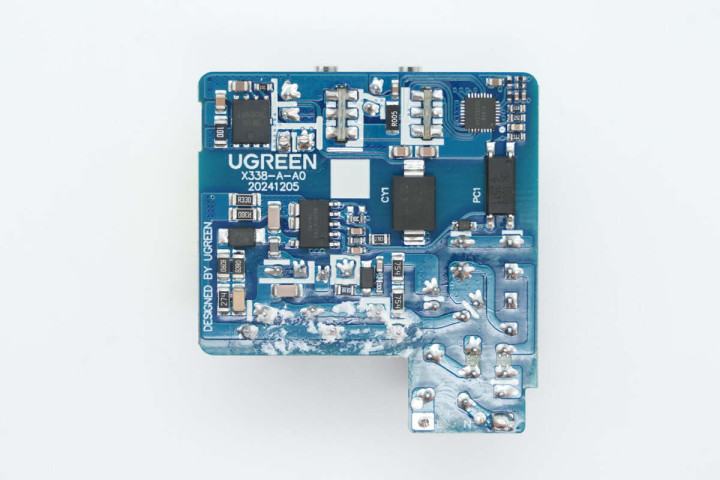

板子背面设有开关电源初次级芯片、光耦、贴片Y电容以及协议芯片。

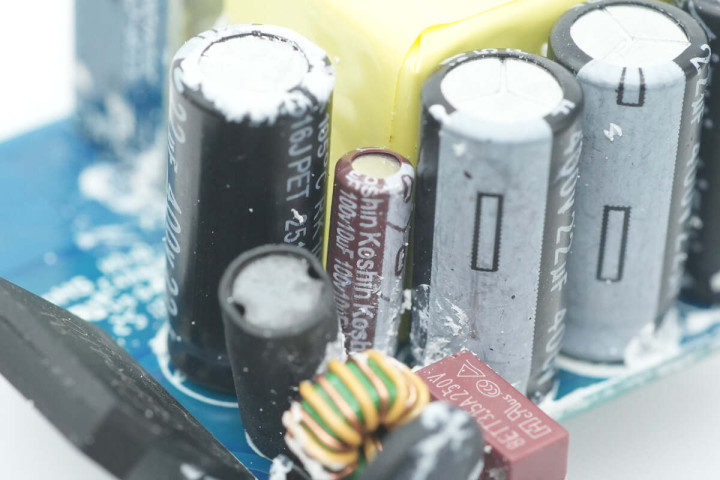

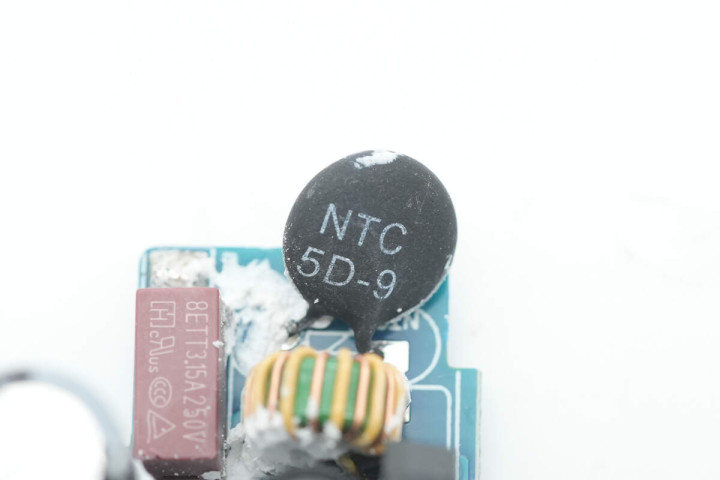

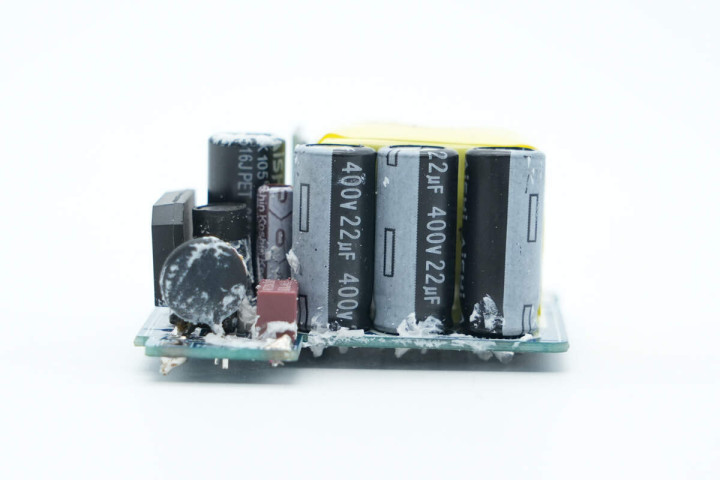

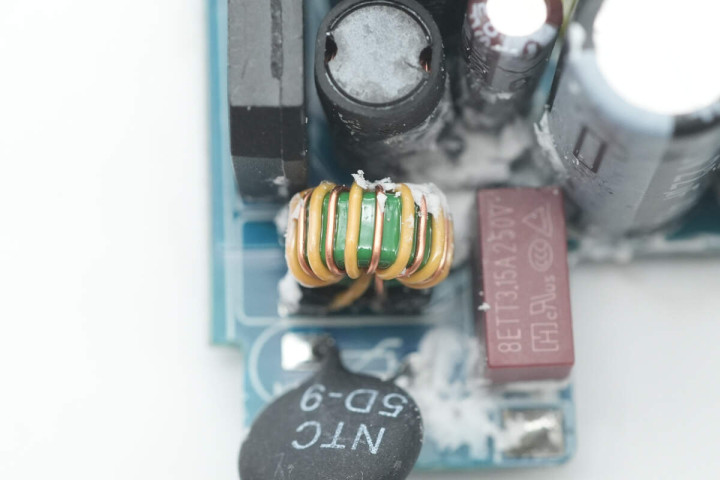

PCBA模块前端一览，设有延时保险丝、NTC热敏电阻以及三颗高压滤波电解电容。

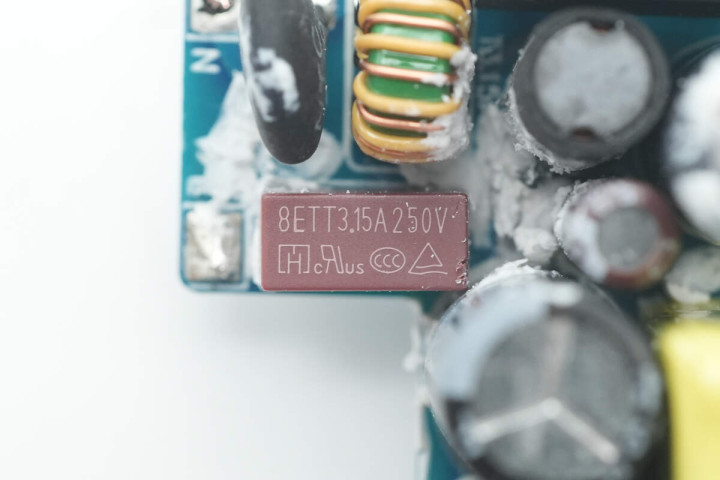

延时保险丝规格为3.15A250V。
NTC热敏电阻用于抑制上电浪涌电流。

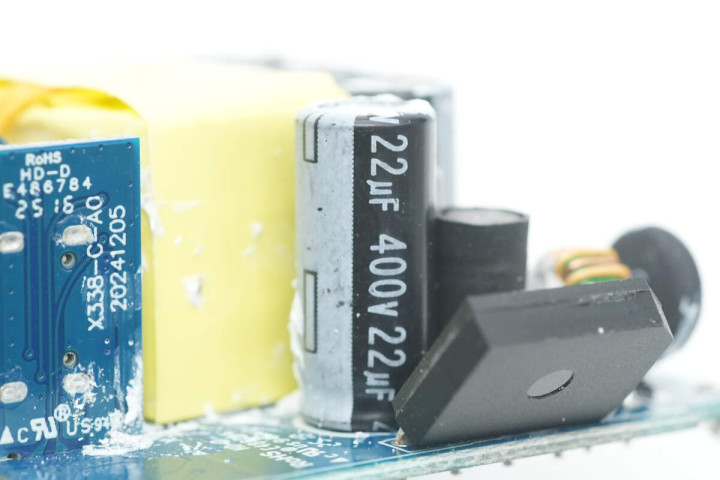

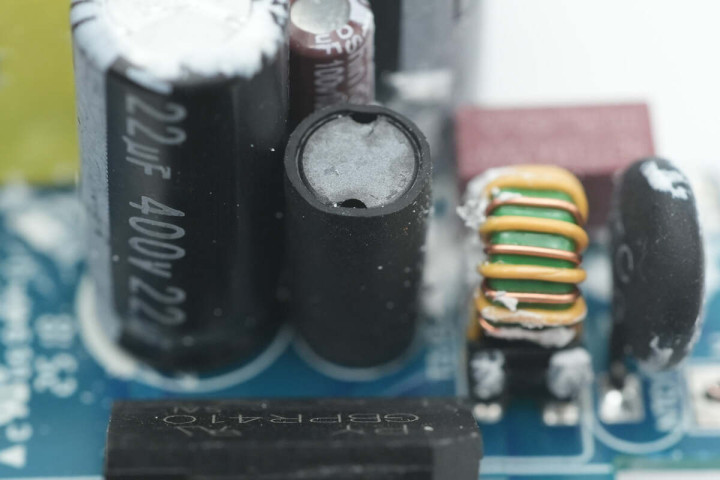

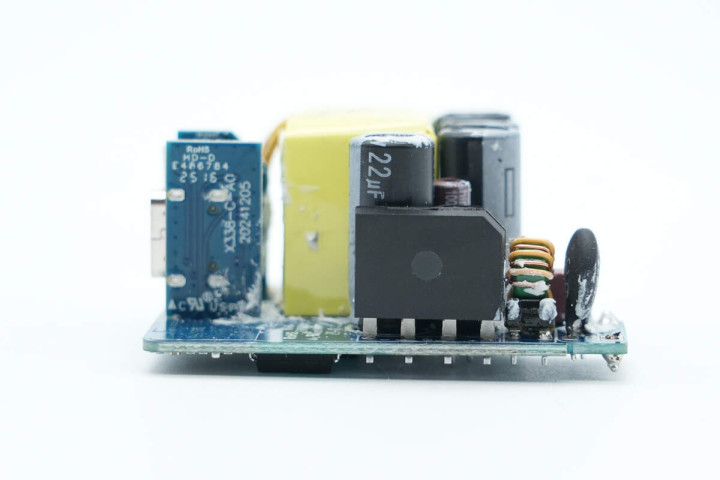

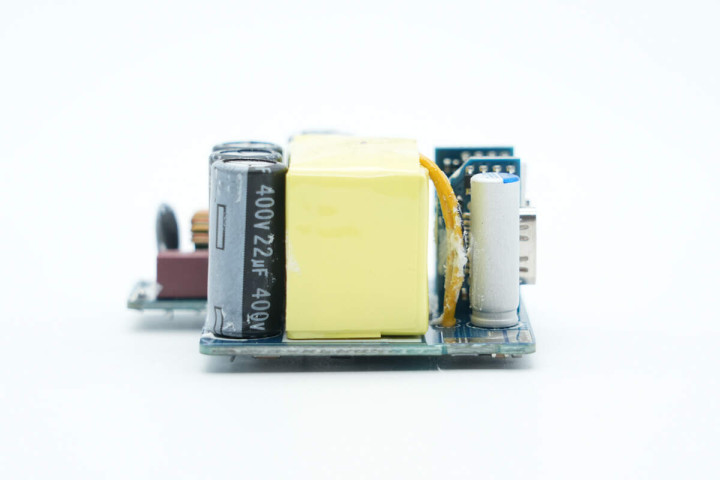

侧面设有共模电感、整流桥、工字电感、主控芯片供电电容以及第四颗高压滤波电解电容。
共模电感用于滤除EMI干扰。

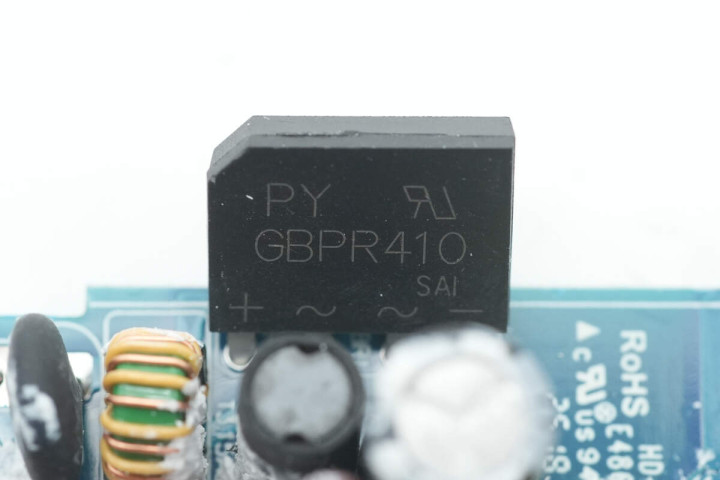

整流桥来自平伟，型号为GBPR410，规格为4A 1000V，采用GBP封装。
工字滤波电感外套热缩管绝缘保护。

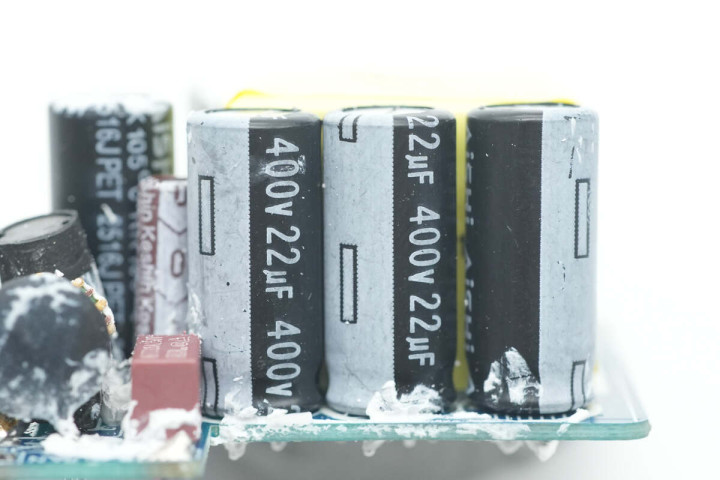

高压滤波电解电容规格为400V22μF。

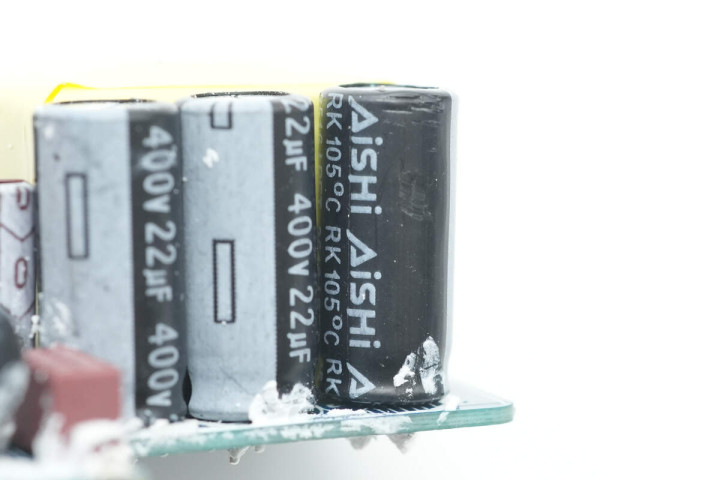

另外三颗规格也是400V22μF。
四颗高压滤波电解电容均来自AiSHi艾华。

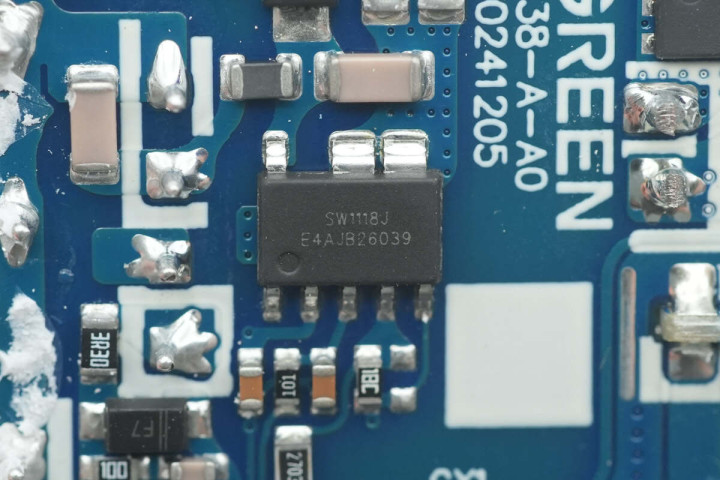

氮化镓合封芯片来自智融科技，型号SW1118J，是针对离线式反激变换器的高性能高集成度准谐振电流模式PWM变换器，芯片内部集成700V耐压，365mΩ的增强型氮化镓开关管，并支持8-90V超宽供电电压，满足PD快充的宽范围输出应用要求。
芯片集成频率抖动功能和驱动能力动态调整功能优化EMI性能，通过工作于带谷底锁定功能的谷底开启模式降低开关损耗，并支持突发模式优化轻载效率。芯片具备完善全面的保护功能，采用ESOP7封装，适用于PD快充，电源适配器等应用。

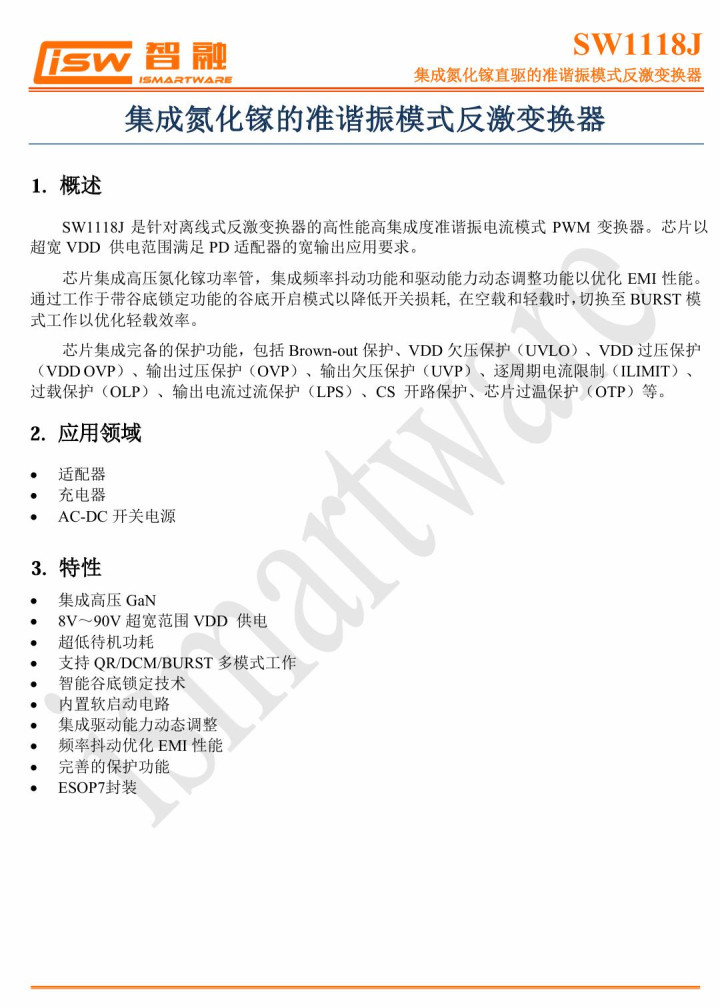

智融科技SW1118J资料信息。
充电头网拆解了解到，智融科技SW1118J+SW1656高集成氮化镓电源方案此前还被绿联45W伸缩线氮化镓充电器等产品采用过。
主控芯片供电电容来自东佳，规格为100V10μF。
模块另一侧设有变压器。

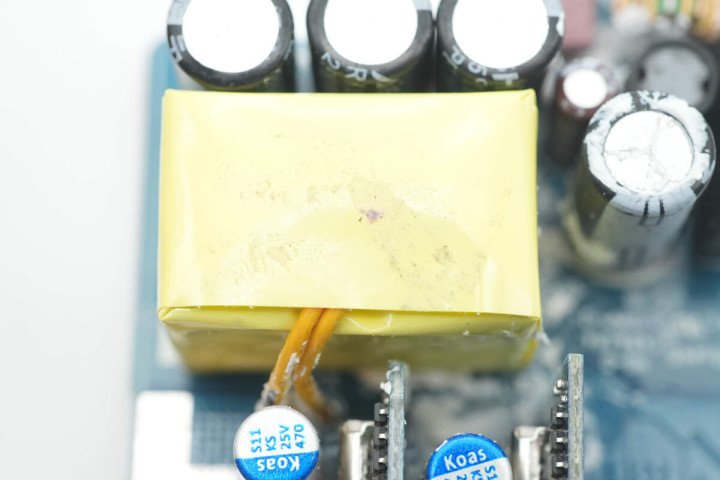

变压器特写。

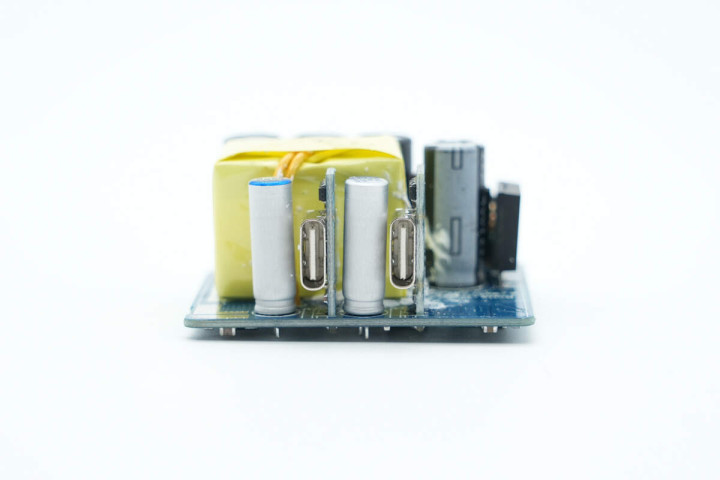

输出端设有两颗固态滤波电容，两个USB-C接口母座均采用小板焊接。

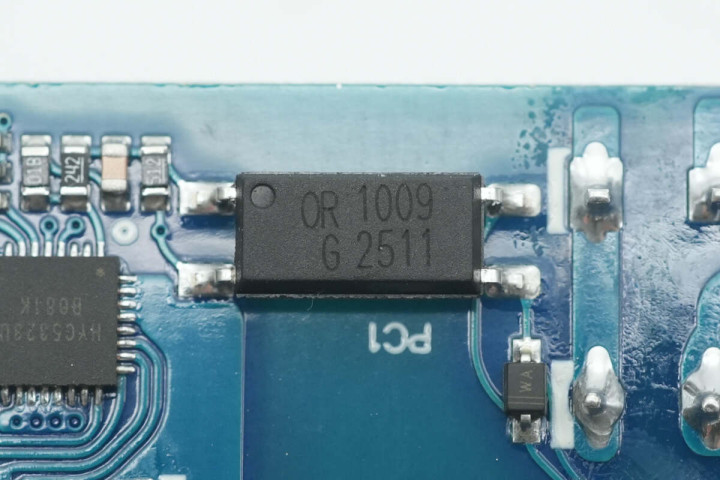

OR 1009光耦特写，用于输出电压反馈。

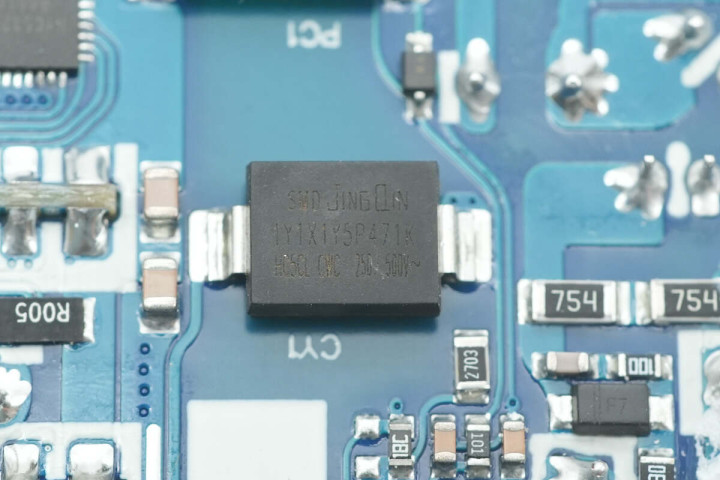

贴片Y电容采用精勤SMD-1Y1X1Y5P471K，采用单芯片封装，封装代号为2822，尺寸为7.0×5.6×2.4（mm），封装内弯脚，爬电距离更安全，容量范围为10pf-2200pf，额定电压500V，具有较高的集成度和较低的成本，可以方便地应用于各种电子设备中，提高设备的性能和可靠性。

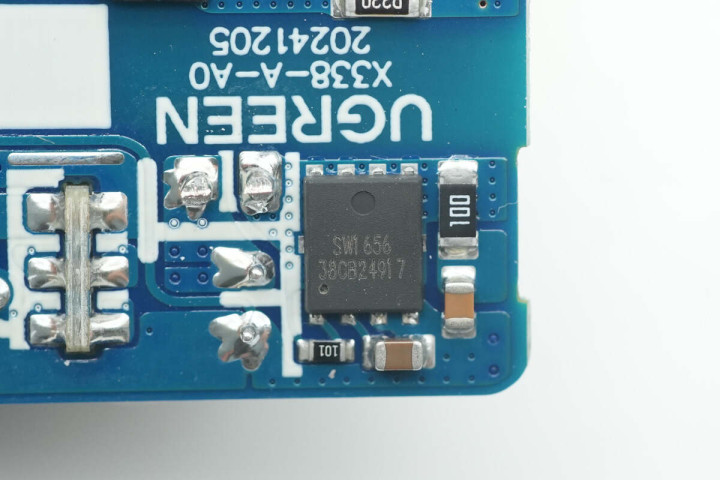

同步整流芯片来自智融科技，型号SW1656，芯片内部集成100V 6mΩ同步整流管，适用于高频高性能同步整流应用，替代肖特基二极管提升转换效率和功率密度。SW1656支持CCM/QR/DCM工作模式，支持高侧和低侧应用，具备自供电功能，无需辅助绕组供电。
SW1656内部集成智能导通检测功能，可以防止DCM工作模式振铃引起的误导通，芯片具有超低关断延迟时间和强下拉电流能力，降低整流管的电压压力，并集成无源下拉功能，防止同步整流误导通，采用DFN5*6封装。

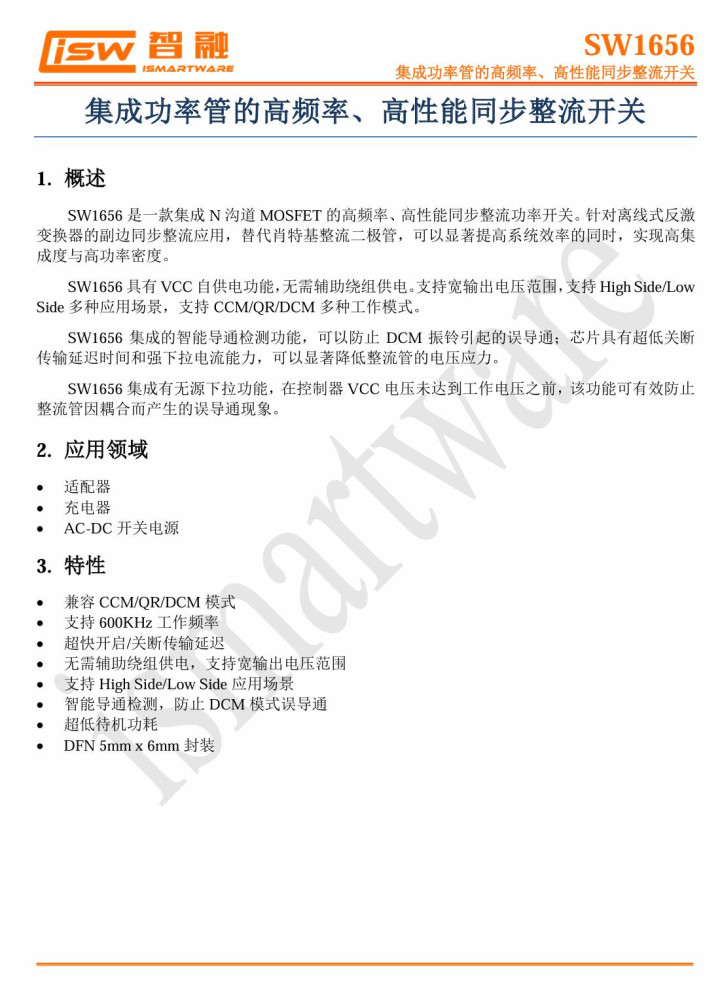

智融科技SW1656资料信息。

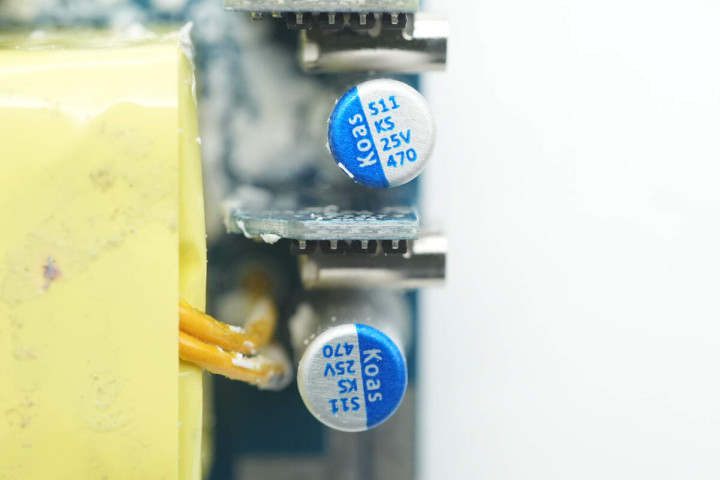

两颗输出滤波固态电容来自东佳，规格均为25V470μF。

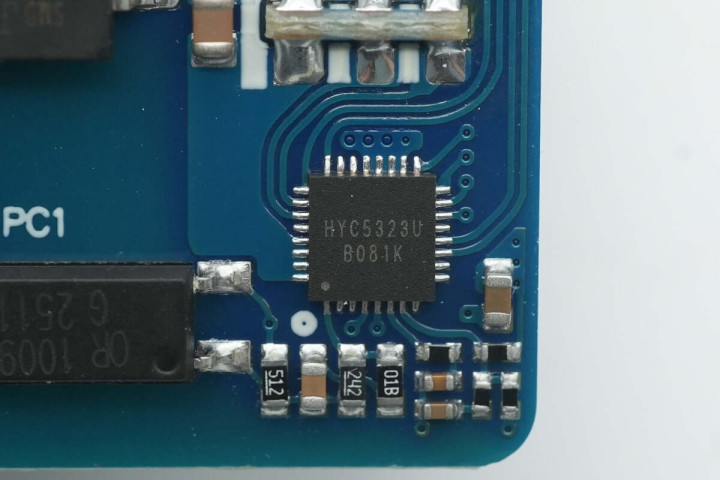

接口协议芯片来自华源智信，型号HYC5323UB，这是一款高性能、高集成度的电力传输及双端口控制器。芯片集成BC1.2 DCP、Apple 2.4A、QC2.0/3.0/3.0+、AFC、FCP、SCP、UFCS及PE+1.1/2.0等多种快充协议，采用QFN 4mm×4mm-32L封装。

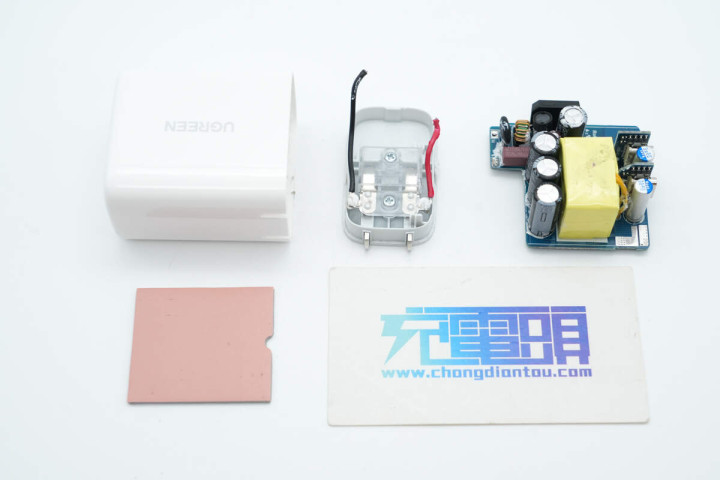

全部拆解一览，来张全家福。
充电头网拆解总结

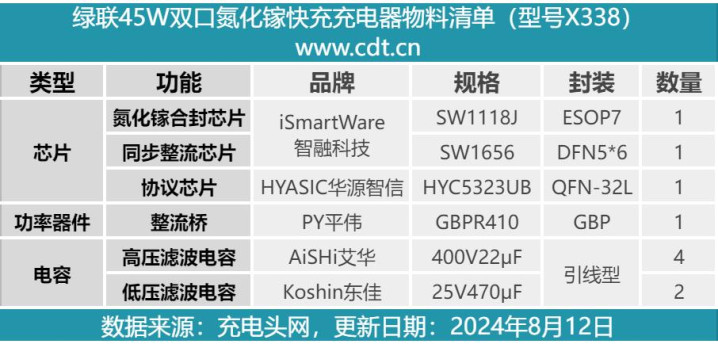

最后附上绿联45W双口氮化镓快充充电器核心器件清单，方便大家查阅。
绿联45W双口氮化镓快充充电器为经典外观设计，机身光滑圆润，配备折叠插脚，收纳及携带都十分方便。充电器为双USB-C口配置，支持45W功率盲插，总输出功率也能达到45W，并支持SCP、UFCS、PPS等快充协议，进一步提升产品兼容性，满足苹果、华为、三星、小米等品牌的笔电、平板、手机设备快充需求。
充电头网通过拆解了解到，充电器内部电源方案来自智融科技，使用SW1118J氮化镓合封芯片搭配SW1656同步整流芯片，方案集成度高，系统效率、可靠性更好，同时也更具成本优势，有助于提升产品竞争力。
输出使用华源智信HYC5323UB协议芯片控制双USB-C口输出，艾华、东佳两大知名品牌电容进行滤波。变压器、电容等器件打胶加固，用料做工都很可靠。
